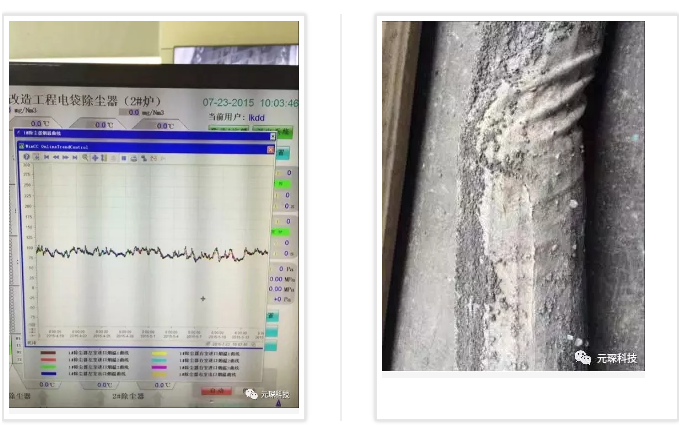

“糊袋(dai)(dai)(dai)”是(shi)除尘(chen)滤(lv)袋(dai)(dai)(dai)使用过程(cheng)中常(chang)(chang)见的一(yi)个问题(ti)，是(shi)导致(zhi)系统(tong)运行阻(zu)力高(gao)、滤(lv)袋(dai)(dai)(dai)失去(qu)能力的原(yuan)因之(zhi)一(yi)。对其(qi)定义在(zai)行业内(nei)(nei)并没有统(tong)一(yi)的定义。一(yi)般(ban)认为：“糊袋(dai)(dai)(dai)”是(shi)指滤(lv)袋(dai)(dai)(dai)在(zai)长期(qi)的运行或停(ting)运过程(cheng)中，滤(lv)袋(dai)(dai)(dai)与高(gao)湿度(du)或含油性物(wu)质（如：水、油）发生接触，灰(hui)尘(chen)在(zai)除尘(chen)滤(lv)袋(dai)(dai)(dai)迎尘(chen)面(mian)或滤(lv)料(liao)内(nei)(nei)部凝聚、黏附或结壳，且(qie)正常(chang)(chang)工况下的清灰(hui)系统(tong)无法有效清除，造成(cheng)除尘(chen)系统(tong)运行阻(zu)力大幅(fu)升高(gao)的现象。

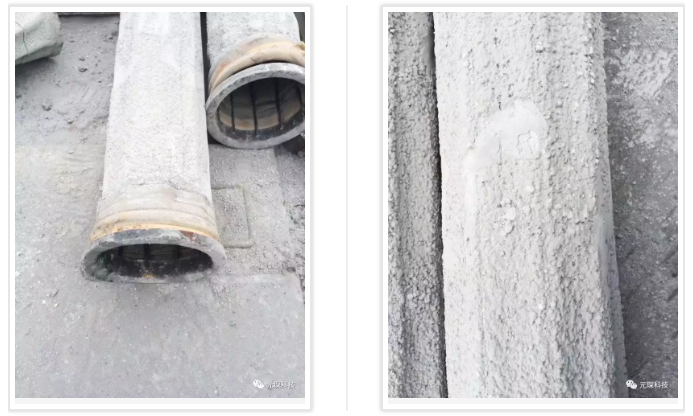

滤(lv)(lv)袋(dai)(dai)糊袋(dai)(dai)后，灰(hui)(hui)尘(chen)致(zhi)密地覆盖在滤(lv)(lv)袋(dai)(dai)表面，使得(de)滤(lv)(lv)料(liao)的(de)(de)有效过滤(lv)(lv)面积(ji)大(da)幅度(du)减少，滤(lv)(lv)料(liao)的(de)(de)透气(qi)量急剧下降(jiang)，系统运(yun)行阻力持续上(shang)升，使得(de)引风机的(de)(de)负荷(he)增加造成(cheng)能耗上(shang)升，严重的(de)(de)甚至会使引风机不(bu)(bu)堪(kan)重负、机组(zu)被迫停运(yun)、造成(cheng)巨大(da)损(sun)失。同时，除尘(chen)滤(lv)(lv)袋(dai)(dai)的(de)(de)压降(jiang)居(ju)高不(bu)(bu)下迫使清灰(hui)(hui)系统频繁(fan)(fan)、高压清灰(hui)(hui)，频繁(fan)(fan)清灰(hui)(hui)不(bu)(bu)但需要消耗大(da)量的(de)(de)压缩空(kong)气(qi)，而且(qie)会对(dui)滤(lv)(lv)料(liao)的(de)(de)机械强度(du)造成(cheng)损(sun)失、降(jiang)低滤(lv)(lv)袋(dai)(dai)的(de)(de)使用寿命。更严重者，如果糊袋(dai)(dai)问(wen)题(ti)得(de)不(bu)(bu)到及时有效的(de)(de)解决，用户(hu)将不(bu)(bu)得(de)不(bu)(bu)整(zheng)批更换滤(lv)(lv)袋(dai)(dai)。

在实(shi)际工况(kuang)中，造成(cheng)糊(hu)袋的因(yin)素(su)比较复杂，对于具体的案例，我们必须(xu)从(cong)烟气运(yun)行(xing)工况(kuang)、除尘器本体、滤料性能等(deng)其(qi)他相关的因(yin)素(su)进行(xing)逐条分析、排查，最终(zhong)找(zhao)到(dao)导致其(qi)糊(hu)袋的真正因(yin)素(su)，避免或解决问题。

结露性糊袋

一般(ban)情况下，正(zheng)常运(yun)行的(de)安全(quan)温度(du)要(yao)求高于烟(yan)气(qi)酸(suan)露(lu)点温度(du)25°以上。这主要(yao)是为(wei)了避免烟(yan)气(qi)结(jie)露(lu)的(de)发(fa)生，当(dang)运(yun)行温度(du)低(di)于露(lu)点时烟(yan)气(qi)就会结(jie)出液态水，液态水与粉尘混合并聚集(ji)在滤(lv)袋(dai)表面就会形成糊袋(dai)。

1、酸露(lu)点(dian)温(wen)(wen)(wen)度与烟气中的(de)水(shui)份与三(san)(san)氧(yang)化硫的(de)含(han)量有关：水(shui)、三(san)(san)氧(yang)化硫含(han)量越高，酸露(lu)点(dian)越高，对应的(de)要求除尘(chen)器正常运行(xing)温(wen)(wen)(wen)度就越高；但由于受到滤料材质性(xing)能与经济(ji)效(xiao)益(yi)影(ying)响，除尘(chen)器正常运行(xing)温(wen)(wen)(wen)度必须(xu)控制在一定(ding)的(de)范围内(nei)。如果这两者无法协(xie)调，结(jie)露(lu)将(jiang)不可避免。所以，水(shui)含(han)量、三(san)(san)氧(yang)化硫含(han)量及运行(xing)温(wen)(wen)(wen)度是(shi)决定(ding)是(shi)否(fou)结(jie)露(lu)的(de)三(san)(san)个主(zhu)要因(yin)素(su)。

2、脉冲清灰(hui)的(de)压缩空(kong)气(qi)也是(shi)引起(qi)结(jie)(jie)露(lu)的(de)可(ke)能原(yuan)因(yin)之一(yi)。压缩空(kong)气(qi)温(wen)度(du)(du)一(yi)般远远低于除尘器运行(xing)温(wen)度(du)(du)，在瞬间，冷(leng)热气(qi)源对(dui)流使滤袋上部的(de)烟温(wen)迅速降低，当低于露(lu)点温(wen)度(du)(du)时，就(jiu)会导致该部位的(de)滤袋外(wai)表(biao)面出现结(jie)(jie)露(lu)；而随着压缩空(kong)气(qi)的(de)下行(xing)，其(qi)对(dui)袋内(nei)空(kong)气(qi)温(wen)度(du)(du)的(de)影响(xiang)越(yue)来越(yue)小。所以(yi)，一(yi)般除尘袋口(kou)以(yi)下一(yi)米(mi)范围内(nei)的(de)糊袋现象较为严重。

3、除(chu)(chu)尘(chen)(chen)器(qi)的(de)(de)漏风率(lv)(lv)也是造成可能结(jie)露的(de)(de)因素之一(yi)。一(yi)般除(chu)(chu)尘(chen)(chen)器(qi)的(de)(de)漏风率(lv)(lv)在1-2%左右。但(dan)随着运(yun)行时间的(de)(de)延长(zhang)，漏风率(lv)(lv)会有所升高。漏风率(lv)(lv)越(yue)高，对(dui)除(chu)(chu)尘(chen)(chen)器(qi)内的(de)(de)局部温度的(de)(de)影响(xiang)越(yue)大，该泄露部位的(de)(de)滤袋结(jie)露的(de)(de)风险越(yue)来(lai)越(yue)高。

4、虽然除尘器壁(bi)都设有保温(wen)层，但由于四壁(bi)是与外界接触的最(zui)前沿，温(wen)度较之其(qi)(qi)他(ta)(ta)部(bu)位低，实际服务中我们发现通(tong)常靠近四壁(bi)的外圈除尘滤袋(dai)的糊袋(dai)程(cheng)度较其(qi)(qi)他(ta)(ta)部(bu)位高(gao)得多。

5、某(mou)些现场出现两炉(lu)一(yi)塔，一(yi)炉(lu)运行(xing)、一(yi)炉(lu)停运情况，若(ruo)烟(yan)(yan)气挡(dang)板(ban)门密封不严(yan)，脱硫后的净烟(yan)(yan)气回(hui)流也会造成停炉(lu)的除尘滤袋(dai)出现结露性(xing)糊袋(dai)。

粘结性糊袋

粘结性(xing)糊袋(dai)是指由于粉(fen)尘(chen)黏附性(xing)比(bi)较大，虽然没(mei)有发(fa)生结露(lu)现(xian)象，但粉(fen)尘(chen)仍然黏附在纤维表面，在线清(qing)灰(hui)系统(tong)无法将其(qi)清(qing)除下来。粘结性(xing)糊袋(dai)的(de)原因可能来自以下一些情况。　

1、粉尘本(ben)身的粘性(xing)比(bi)较大(da)，当其与滤料纤维接触(chu)时，分子间作用(yong)力比(bi)较强。比(bi)如油(you)性(xing)颗粒、脱硝(xiao)生成的硫酸铵、脱硫使用(yong)的硝(xiao)石(shi)灰等。

2、有些粉尘虽然(ran)没(mei)有粘性(xing)，但(dan)其(qi)很容易潮解，当其(qi)被截留(liu)在(zai)纤(xian)维表面后(hou)，会(hui)吸收空气中的(de)水分(fen)并在(zai)纤(xian)维表面形成溶液。比如说糖粉。

3、有些粉尘黏附性(xing)可能并(bing)不(bu)强，但是其可以(yi)吸(xi)收烟气中(zhong)的(de)水分并(bing)进行重结晶的(de)化学过程，生成新的(de)水硬性(xing)的(de)物质或结晶物，形(xing)成的(de)“结壳”覆盖(gai)在滤(lv)料(liao)表面。比如：水泥熟(shu)料(liao)、脱硫的(de)生成物—硫酸(suan)钙。

4、即使粉(fen)尘本身并没(mei)有粘性(xing)，但(dan)如果粉(fen)尘颗粒(li)较(jiao)(jiao)细，并且粉(fen)尘的(de)含(han)水量比较(jiao)(jiao)大，粉(fen)尘很(hen)容(rong)易均(jun)匀吸(xi)附在滤(lv)料表面，形成(cheng)一(yi)层(ceng)“浮(fu)(fu)灰”，附着力(li)并不强，但(dan)很(hen)难清除。运行时间越长，“浮(fu)(fu)灰”越厚。一(yi)般燃煤电厂可能发生(sheng)(sheng)此种情况，特别是对于长度超过6米的(de)滤(lv)袋比较(jiao)(jiao)容(rong)易发生(sheng)(sheng)。

结构性糊袋

我们将所有因为设计(ji)及相关部件结构(gou)引起(qi)的(de)糊袋(dai)和操作(zuo)不当造成的(de)糊袋(dai)统统归类为结构(gou)性糊袋(dai)。　　

1、滤(lv)料(liao)(liao)结构与(yu)处理(li)：有些滤(lv)料(liao)(liao)由于针刺密度(du)不够，过滤(lv)面纤维(wei)比较疏松，即使表面经过烧(shao)毛处理(li)，但细(xi)小(xiao)的粉(fen)尘(chen)(chen)仍很容易(yi)进入滤(lv)料(liao)(liao)内(nei)部并(bing)驻留其中。粉(fen)尘(chen)(chen)在内(nei)部堆(dui)积到(dao)一定的程度(du)，再(zai)加上烟气中水蒸汽(qi)的影响，逐渐形(xing)成由内(nei)而外的堵(du)塞。北(bei)方某电厂滤(lv)袋使用(yong)不到(dao)一年(nian)，就因为此问题不得不考虑(lv)整批更换滤(lv)袋。　

此外，有(you)些滤料没有(you)或无法进行烧毛或压光处理(li)，滤材表(biao)面保留着纤(xian)(xian)维(wei)末(mo)(mo)端(duan)，这实际上为结(jie)露提供了“凝结(jie)核”，使得(de)结(jie)露现(xian)象首先从纤(xian)(xian)维(wei)末(mo)(mo)端(duan)开始。粉尘也会在此位置(zhi)首先形成粉尘团，当粉尘团逐渐变大使得(de)相互(hu)之间(jian)架桥，大面积的(de)糊(hu)袋就逐步形成了。在使用纯(chun)PTFE滤料的(de)垃圾焚烧电厂，如果表(biao)面没有(you)其(qi)他任何处理(li)，经常(chang)可以发现(xian)纤(xian)(xian)维(wei)末(mo)(mo)端(duan)顽固的(de)粉尘结(jie)壳。

另外，对于(yu)湿度较大或有酸结露危险(xian)的工(gong)况，未(wei)对滤料进行疏水(shui)性处理，糊袋也(ye)是比较常见的。

2、滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)配合度(du)：脉冲(chong)(chong)清灰实际(ji)上(shang)是利用脉冲(chong)(chong)气流(liu)与二次气流(liu)对滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)的(de)冲(chong)(chong)击，使(shi)滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)由上(shang)向下在纬(wei)向出现形(xing)变，形(xing)变的(de)惯(guan)性和(he)滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)与笼(long)骨(gu)的(de)碰撞(zhuang)(zhuang)在表面粉尘(chen)(chen)(chen)层造成“雪崩效应(ying)(ying)”，从(cong)而清除表面灰尘(chen)(chen)(chen)。清灰效果很(hen)大(da)程(cheng)度(du)上(shang)取决(jue)于形(xing)变惯(guan)性的(de)大(da)小和(he)滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)与笼(long)骨(gu)碰撞(zhuang)(zhuang)的(de)强度(du)。实际(ji)应(ying)(ying)用中，由于滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)纬(wei)向尺寸过小或使(shi)用中滤(lv)(lv)(lv)(lv)(lv)料热收缩程(cheng)度(du)太大(da)等原因，经过一(yi)段时间使(shi)用，滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)“捆绑(bang)”在笼(long)骨(gu)上(shang)无(wu)法分离。此时，脉冲(chong)(chong)清灰造成的(de)滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)形(xing)变很(hen)小，滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)与笼(long)骨(gu)碰撞(zhuang)(zhuang)烈度(du)有(you)(you)限，表面粉尘(chen)(chen)(chen)无(wu)法有(you)(you)效清除。粉尘(chen)(chen)(chen)在滤(lv)(lv)(lv)(lv)(lv)袋(dai)(dai)(dai)表面长期积累与板结(jie)就(jiu)可能(neng)造成糊袋(dai)(dai)(dai)。

‍电话(hua)：0392-3308905；0392-3308908

以上内(nei)容(rong)来源于公(gong)众(zhong)号元(yuan)琛(chen)科技(ji)，由河(he)南绿源新(xin)星环保设备有限公司分(fen)享发(fa)布，如有侵权，请联系删除。
